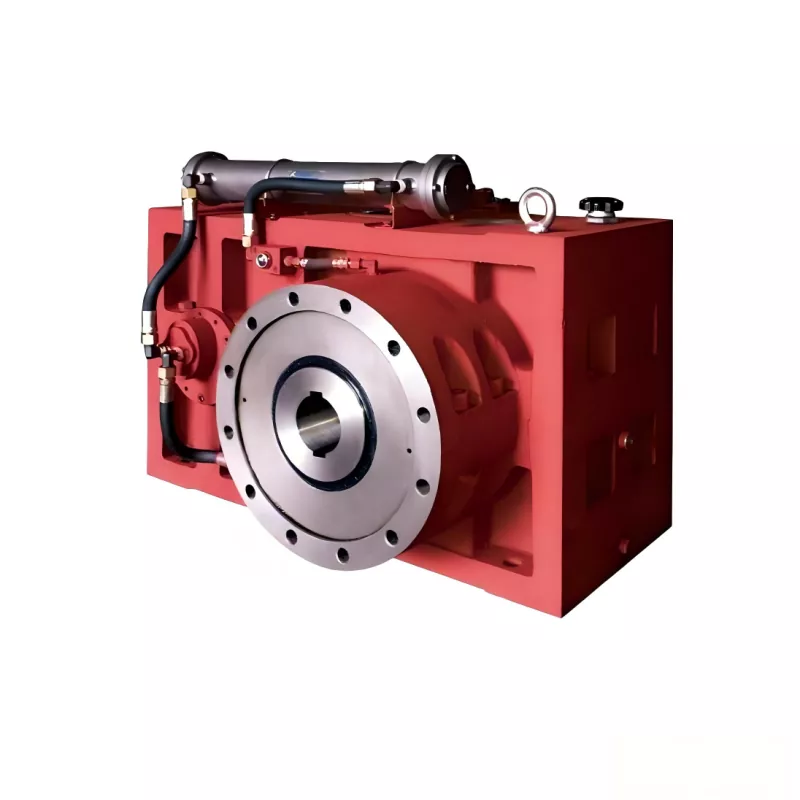

Pozioma przekładnia wytłaczarki jednoślimakowej

Jako profesjonalny chiński producent i dostawca poziomej przekładni wytłaczarki jednoślimakowej, specjalizujący się w inżynierii, firma HAPPY PLASTICS zapewnia niezawodne rozwiązania wspierające przekładnię, aby zagwarantować stabilną, ciągłą produkcję. Każdy zestaw skrzyń biegów łączy w sobie wyjątkowo wysoką sztywność konstrukcyjną i precyzyjne dopasowanie przełożenia prędkości. W odróżnieniu od zwykłych dostępnych na rynku skrzyń biegów o niskim momencie obrotowym, nasza wytrzymała skrzynia biegów jest wyposażona w nawęglane przekładnie zębate o wysokiej wytrzymałości i niezależne zespoły łożysk oporowych, doskonale pasujące do linii produkcyjnych przetwarzających trudne materiały, takie jak PCV, materiały izolacyjne do przewodów i kabli oraz mieszanki gumowe.

Oddzielna konstrukcja nośna

Zwykłe przekładnie ogólne są przeznaczone wyłącznie do przenoszenia momentu obrotowego, podczas gdy pozioma przekładnia wytłaczarki jednoślimakowej musi wytrzymywać ciągłą osiową siłę uderzenia, zwracaną przez stopioną śrubę. Jego wewnętrzna konstrukcja realizuje niezależne łożyskowanie przenoszenia momentu obrotowego i ciągu osiowego:

[Wejście momentu obrotowego silnika] ➔ [Zestaw równoległej przekładni śrubowej reduktora] ➔  [Wsteczne ciśnienie stopu] ➔ [Zintegrowany kombinowany zespół łożyska oporowego] ➔ [Wał wyjściowy z wielowypustem]

• Niezależny projekt separacji obciążenia:Grupa przekładni śrubowych w skrzyni biegów przenosi wyłącznie moment obrotowy, aby uniknąć przesunięcia zębów przekładni i nierównego zazębienia.

• Niezależna komora łożyska oporowego:Na końcu wyjściowym zamontowane są wysokowydajne, wahliwe łożyska wałeczkowe wzdłużne, które mogą całkowicie odizolować u źródła przeciwciśnienie stopu o wartości 40–60 MPa i zapobiegać niewielkim odkształceniom spowodowanym uszkodzeniem zębów przekładni.

Norma materiałowa

Długa żywotność zależy od profesjonalnej obróbki cieplnej i precyzyjnej obróbki profili zębów. Wszystkie wewnętrzne części poziomej przekładni wytłaczarki jednoślimakowej spełniają rygorystyczne standardy techniczne materiałów:

• Materiał przekładni o podwójnej wydajności:Półfabrykaty przekładni wykonane są ze stali niskowęglowej 20CrMnTi, poddanej obróbce poprzez nawęglanie gazowe i hartowanie w oleju. Powierzchnia zęba tworzy wyjątkowo twardą warstwę odporną na zużycie (≥60 HRC), która jest odporna na długotrwałe ścieranie zazębienia, podczas gdy rdzeń przekładni utrzymuje wysoką ciągliwość, aby buforować chwilowe skoki momentu obrotowego.

• Mikroprecyzyjne szlifowanie zębów:Wykończone wieloosiowymi szlifierkami do kół zębatych CNC, aby osiągnąć standard precyzji DIN 5. Wyeliminowano drobne wgłębienia i występy na powierzchni, aby zmniejszyć tarcie przekładni i wyciszyć hałas przekładni o wysokiej częstotliwości.

• Zintegrowana obudowa zapobiegająca uginaniu się:Odlew z grubościennego żeliwa HT250 o dużej gęstości i gęste wewnętrzne żebra wzmacniające, które skutecznie zapobiegają odkształceniom skrętnym skrzyni przy pełnym maksymalnym momencie obrotowym silnika.

Aktywna cyrkulacja rozpraszania ciepła

Długotrwała praca z wysokim momentem obrotowym generuje ogromne ciepło, które zmniejsza lepkość oleju smarowego i przyspiesza zużycie części. Nasza pozioma przekładnia wytłaczarki jednoślimakowej jest wyposażona w ukierunkowane wymuszone smarowanie i wielostopniową strukturę uszczelniającą:

• Wymuszony obieg chłodzenia oleju:Modele do dużych obciążeń są wyposażone w niezależną pomocniczą pompę oleju silnikowego, która w sposób ciągły dostarcza przefiltrowany i schłodzony olej smarowy do bieżni łożysk i powierzchni zazębienia przekładni, wydłużając żywotność zarówno smaru, jak i wewnętrznych elementów przekładni.

• Wielostopniowa konstrukcja uszczelniająca przeciw zanieczyszczeniom:Na wylocie wału obrotowego zastosowano bezdotykowe uszczelnienie labiryntowe dopasowane do wysokotemperaturowych uszczelek szkieletowych z gumy fluorowej, całkowicie zapobiegające wyciekom oleju smarowego i przedostawaniu się kurzu i proszku warsztatowego do skrzynki.

Instalacja modułowa dla wszystkich rodzajów przemysłu wytłaczania

Modułowa konstrukcja podstawy poziomej przekładni wytłaczarki jednoślimakowej może idealnie pasować do głównych międzynarodowych standardów ram wytłaczarek:

• Produkcja profili i rur metodą wytłaczania:Stabilny wyjściowy moment obrotowy i ciśnienie stopu skutecznie zapobiegają defektom odchylenia grubości ścianek gotowych rur i profili spowodowanym wahaniami prędkości.

• Linie do granulacji odpadów z recyklingu tworzyw sztucznych:Niezwykle sztywne zderzaki konstrukcji przekładni udarowej spowodowanej przez nieregularne płatki pochodzące z recyklingu, chronią główny silnik napędowy przed uszkodzeniami spowodowanymi przeciążeniem.

• Ciągłe wytłaczanie izolacji przewodów i kabli:Jednolita i stabilna wyjściowa prędkość obrotowa bez drgań zapewnia stałą grubość powłoki izolacji gumowej lub plastikowej na rdzeniach z drutu miedzianego.

Często zadawane pytania

P: Dlaczego zwykłe przekładnie łatwo się psują po przejściu linii produkcyjnych na żywicę o wysokiej lepkości?

Odp.: Stop o dużej lepkości znacznie zwiększy odwrotny nacisk osiowy śruby. Skrzynia i wewnętrzna konstrukcja przekładni typowych skrzyń biegów nie są w stanie izolować tej siły osiowej, co powoduje niewielkie ugięcie wału przekładni, przesunięcie powierzchni styku zębów koła zębatego oraz szybkie zużycie i pękanie zębów. Nasza pozioma przekładnia wytłaczarki jednoślimakowej jest wyposażona w niezależny, specjalny zespół łożyska oporowego, który całkowicie izoluje obciążenia osiowe i chroni koła zębate napędowe.

P: Czy Twoja fabryka może produkować produkty zamienne, jeśli utracimy oryginalne rysunki skrzyni biegów i dokumenty techniczne?

O: Tak. Możemy dostosować pasujący produkt zamienny wyłącznie na podstawie fizycznych danych pomiarowych. Wystarczy podać moc wejściową (kW), wymaganą prędkość obrotową śruby (obr./min), odległość od środka wału i wymiary wyjściowego wału wielowypustowego. Nasz dział techniczny wygeneruje rysunki techniczne 2D dla Twojego zespołu inżynierów w celu potwierdzenia rozmiarów instalacji przed formalną produkcją.

P: Jakie pełne certyfikaty kontroli i raporty z testów są dołączone do każdej przesyłki?

Odp.: Każda gotowa pozioma przekładnia wytłaczarki jednoślimakowej przejdzie w fabryce test pracy przy pełnym obciążeniu przed zapakowaniem i wysyłką. Do każdego zamówienia dołączone są kompletne dokumenty dotyczące jakości fizycznej: raport z testu hałasu podczas pracy sprzętu, arkusz kontroli styków z niebieskim nadrukiem zazębienia, zapis działania pod ciśnieniem oleju w obiegu oraz instrukcja obsługi osiowania instalacji na miejscu.
