W jaki sposób cylinder ślimakowy formy wtryskowej poprawia wydajność formowania wtryskowego?

Spis treści

1. Co to jest beczka śrubowa do formy wtryskowej?
2. Jak działa śruba lufy?
3. Jakie są strefy głównych śrub?
4. Dlaczego jakość lufy śrubowej jest ważna?
5. Które materiały i obróbka powierzchni mają znaczenie?
6. Co należy wziąć pod uwagę przed złożeniem zamówienia?
7. Co powoduje zużycie lufy śruby?
8. Jak można zdiagnozować typowe problemy z przetwarzaniem?
9. Jak można wydłużyć okres użytkowania?
10. Standardowe i odporne na zużycie lufy śrubowe
11. Często zadawane pytania
12. Uwagi końcowe

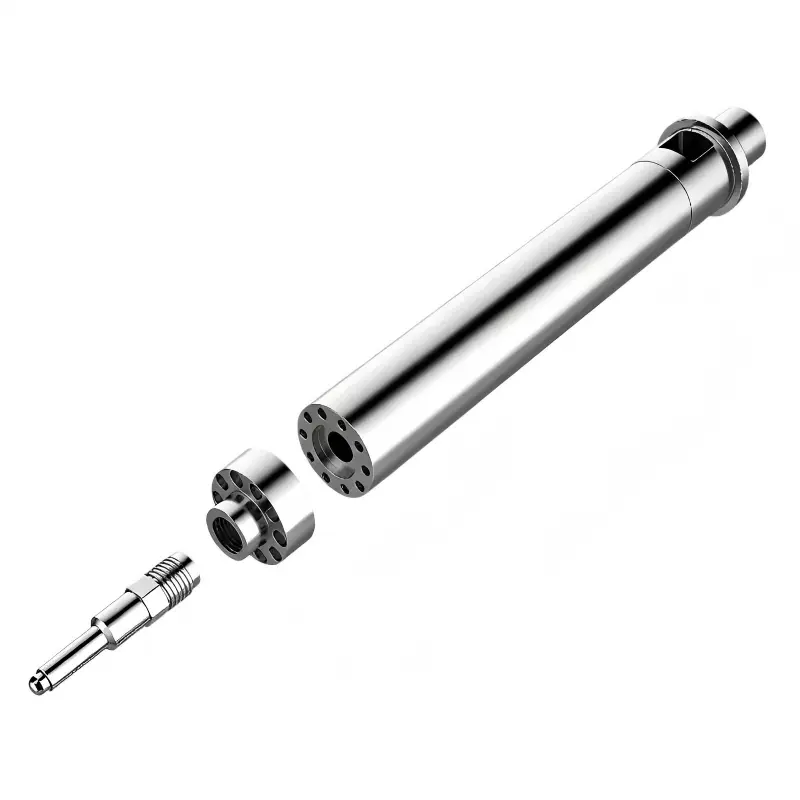

Co to jest beczka śrubowa do formy wtryskowej?

JakiśWtryskiwana śruba formyjest głównym zespołem plastyfikującym wewnątrz wtryskarki. Składa się głównie z obrotowego ślimaka zamontowanego wewnątrz podgrzewanej beczki. Razem te składniki transportują granulki polimeru do przodu, podają ścinanie mechaniczne, przekazują ciepło, topią materiał, mieszają go i przygotowują kontrolowany wtrysk do wtryskiwania do formy.

Lufa śrubowa musi spełniać kilka funkcji jednocześnie. Musi konsekwentnie przetwarzać materiał podczas pracy w podwyższonych temperaturach, ciśnieniu, tarciu i powtarzających się obciążeniach mechanicznych. Dlatego jego wymiary wewnętrzne i geometria ślimaka muszą być dostosowane do maszyny i przetwarzanego materiału.

Odpowiedni system pomaga w utrzymaniu stabilnego przygotowania stopu. Nieodpowiedni lub mocno zużyty system może przyczynić się do nierównej wielkości śrutu, dłuższego czasu regeneracji, złego mieszania, nadmiernych wycieków podczas lotu ślimaka, niestabilnej temperatury stopu i większej ilości złomu.

Jak działa śruba lufy?

Podczas typowego cyklu formowania granulki tworzywa sztucznego dostają się do sekcji zasilającej cylindra. Obrót ślimaka przesuwa materiał do przodu, a grzejniki otaczające lufę dostarczają energię cieplną. Tarcie i rozpraszanie lepkości powstające podczas obrotu ślimaka również przyczyniają się do topienia.

W miarę przemieszczania się polimeru do przodu ślimak ściska go i homogenizuje. Stopniowo tworzy się jeziorko stopu, podczas gdy niestopione cząstki są stopniowo włączane do stopu. Następnie ślimak odmierza wymaganą ilość materiału przed końcówką. Podczas wtryskiwania ślimak przesuwa się do przodu niczym tłok i wtłacza przygotowany stop przez dyszę do formy.

Ponieważ każdy polimer zachowuje się inaczej pod wpływem ciepła i ścinania, projekt śruby należy rozważyć łącznie z formułą żywicy i procesem formowania. Materiały zawierające wypełniacze ścierne mogą wymagać zasadniczo innej ochrony przed zużyciem niż standardowe tworzywa termoplastyczne bez wypełniaczy.

Jakie są strefy głównych śrub?

Większość konwencjonalnych ślimaków do formowania wtryskowego można zrozumieć poprzez trzy strefy funkcjonalne. Ich dokładne wymiary różnią się w zależności od konstrukcji ślimaka i zastosowania, ale każda strefa ma wpływ na ogólny proces plastyfikacji.

Końcówka śruby i zespół pierścienia kontrolnego są również ważne, ponieważ pomagają kontrolować ruch stopu podczas odzyskiwania i wtryskiwania. Nadmierny luz, uszkodzone komponenty lub nieodpowiednia konstrukcja mogą mieć wpływ na utrzymywanie ciśnienia i konsystencję wtrysku.

Dlaczego jakość lufy śrubowej jest ważna?

Tuleja ślimaka ma bezpośredni związek z powtarzalnością plastyfikacji. Nawet jeśli wtryskarka, forma i żywica pozostają niezmienione, mocno zużyty bęben ślimaka może zmienić sposób przetwarzania materiału.

• Bardziej spójna plastyfikacja:Prawidłowa geometria ślimaka pomaga uzyskać bardziej przewidywalny stop.
• Poprawiona stabilność strzału:Kontrolowane dozowanie i zmniejszony wyciek wewnętrzny ułatwiają powtarzalne przygotowanie strzału.
• Lepsza obsługa materiałów:Właściwe właściwości powierzchni mogą zmniejszyć przedwczesne zużycie podczas obróbki wymagających związków.
• Skrócenie nieplanowanych przestojów:Właściwie dobrany podzespół może pomóc uniknąć częstej wymiany spowodowanej przyspieszonym zużyciem.
• Kontrola procesu:Stałe wymiary ślimaka i cylindra ułatwiają ustalenie powtarzalnych warunków przetwarzania.

W przypadku produkcji na dużą skalę czynniki te mogą stać się istotne, ponieważ niewielkie zmiany powtarzają się w ciągu tysięcy lub milionów cykli formowania. Dlatego też lufę śrubową należy oceniać jako część kompletnego systemu produkcyjnego, a nie jako izolowaną mechaniczną część zamienną.

Które materiały i obróbka powierzchni mają znaczenie?

Konstrukcja beczki śrubowej musi uwzględniać przetwarzaną żywicę i dodatki. Typowe rozważania inżynieryjne obejmują wybór stali podstawowej, twardość, odporność na korozję, odporność na ścieranie, azotowanie, napawanie i inne rozwiązania powierzchniowe lub bimetaliczne.

Standardowe tworzywa termoplastyczne mogą narzucać stosunkowo umiarkowane warunki zużycia, podczas gdy tworzywa wzmocnione włóknem szklanym, wypełnione minerałami, zmniejszające palność lub inne związki z dużą zawartością wypełniaczy mogą wymagać znacznie większych wymagań. Niektóre polimery i dodatki mogą również powodować problemy związane z korozją w podwyższonych temperaturach.

Właściwy wybór zależy od rzeczywistych warunków produkcji. Przed określeniem materiałów lub obróbki należy wziąć pod uwagę gatunek żywicy, zawartość wypełniacza, temperaturę przetwarzania, przepustowość, prędkość ślimaka, ciśnienie i przewidywane godziny pracy.

Co należy wziąć pod uwagę przed złożeniem zamówienia?

Jednym z najczęstszych problemów zakupowych jest zamówienie lufy śrubowej podając wyłącznie model maszyny lub średnicę ślimaka. Chociaż szczegóły te są przydatne, mogą nie zapewniać wystarczających informacji do dokładnej produkcji.

1. Marka i model maszyny:Potwierdź dokładną konfigurację maszyny.
2. Średnica śruby:Dokładnie dopasuj wymagania wymiarowe.
3. Długość śruby i stosunek L/D:Wpływają one na czas przebywania i zachowanie plastyfikujące.
4. Materiał poddawany obróbce:Zidentyfikuj żywicę i wszelkie dodatki ścierne lub żrące.
5. Wymagania wyjściowe:Weź pod uwagę masę wtrysku, czas cyklu i oczekiwaną wielkość produkcji.
6. Geometria śruby:Przejrzyj współczynnik kompresji, projekt lotu, wymagania dotyczące mieszania i inne funkcje specyficzne dla aplikacji.
7. Konfiguracja lufy:Sprawdź otwór zasilający, strefy grzewcze, interfejs dyszy i wymiary po stronie maszyny.
8. Ochrona noszenia:Wybierz odpowiedni materiał lub obróbkę w oparciu o środowisko przetwarzania.

W przypadku elementu zamiennego dostarczenie rysunków, pomiarów, zdjęć, istniejących specyfikacji śrub i informacji o żywicy może znacznie zmniejszyć ryzyko niedopasowania wymiarów lub zastosowania.

Co powoduje zużycie lufy śruby?

Zużycie jest normalnym problemem podczas formowania wtryskowego, ale jego stopień różni się znacznie w zależności od zastosowania. Wypełniacze ścierne, zanieczyszczony materiał, nadmierne temperatury, złe praktyki czyszczenia, niewspółosiowość i nieodpowiednie warunki przetwarzania mogą przyczynić się do przyspieszonej degradacji.

Pomiary są bardziej wiarygodne niż sama kontrola wzrokowa. Podczas planowanej konserwacji sprawdzenie wymiarów ślimaków, wewnętrznej średnicy lufy, luzów i powiązanych elementów może pomóc w ustaleniu, czy konieczna jest renowacja lub wymiana.

Jak można zdiagnozować typowe problemy z przetwarzaniem?

W przypadku zmiany wydajności formowania natychmiastowa wymiana cylindra ślimaka nie zawsze jest właściwym pierwszym krokiem. Systematyczne badanie może pomóc w określeniu, czy problem ma swoje źródło w zespole plastyfikującym, ustawieniach procesu, stanie materiału czy innym elemencie maszyny.

Rozpocznij od zarejestrowania mierzalnych zmian, takich jak czas regeneracji, poduszka, ciśnienie wtrysku, temperatura stopu, zmienność wtrysku, położenie ślimaka i czas cyklu. Porównaj te obserwacje z historycznymi danymi dotyczącymi produkcji, jeśli są dostępne.

Następnie sprawdź proces suszenia i podawania żywicy. Wilgoć, zanieczyszczenie, niewłaściwy materiał lub nieregularne dostarczanie pelletu mogą powodować objawy, które wydają się być problemami mechanicznymi.

Jeśli warunki procesu są stabilne, sprawdź śrubę, cylinder, końcówkę śruby, pierścień kontrolny, dyszę i powiązane elementy. Nadmierny luz pomiędzy ślimakiem a cylindrem może zmniejszyć wydajność plastyfikowania i dozowania. Uszkodzony zawór zwrotny może również powodować nierówne zachowanie wtrysku.

Jak można wydłużyć okres użytkowania?

Właściwa konserwacja nie eliminuje zużycia, ale może pomóc w kontrolowaniu niepotrzebnych uszkodzeń i sprawić, że wymiana podzespołów będzie bardziej przewidywalna.

• Używaj właściwej żywicy i unikaj zanieczyszczenia ciałami obcymi.
• Postępuj zgodnie z odpowiednimi procedurami uruchamiania i wyłączania przetwarzanego polimeru.
• Unikaj niepotrzebnych prędkości śrub i temperatur przetwarzania.
• Monitoruj nietypowe zmiany czasu regeneracji i zachowanie ciśnienia.
• Podczas zaplanowanej konserwacji sprawdź końcówkę śruby i pierścień kontrolny.
• Zmierz wymiary śrub i luf, zamiast polegać wyłącznie na wyglądzie.
• Przy zmianie materiałów należy stosować odpowiednie procedury oczyszczania.
• Prowadź rejestr godzin pracy, przetworzonych materiałów i prac konserwacyjnych.

Kontrola zapobiegawcza jest szczególnie cenna w przypadku linii produkcyjnych, które w sposób ciągły przetwarzają związki ścierne. Wczesne wykrycie stopniowych zmian wymiarowych może pomóc zespołom produkcyjnym zaplanować renowację lub wymianę w trakcie zaplanowanego przestoju, a nie po nieoczekiwanej awarii.

Standardowe i odporne na zużycie lufy śrubowe

Nie ma uniwersalnej konfiguracji cylindra ślimakowego dla każdego zastosowania formowania wtryskowego. Standardowa konstrukcja może być odpowiednia dla materiałów ogólnego przeznaczenia, podczas gdy bardziej odporne na zużycie rozwiązanie może być uzasadnione w przypadku wymagających związków.

Najbardziej ekonomiczną opcję należy oceniać w całym okresie eksploatacji. Niższa początkowa cena komponentu może nie odpowiadać najniższemu całkowitemu kosztowi operacyjnemu, jeśli część szybko się zużywa lub powoduje częste przerwy w produkcji.

Często zadawane pytania

Uwagi końcowe

JakiśWtryskiwana śruba formyodgrywa zasadniczą rolę w formowaniu wtryskowym, ponieważ określa, jak wydajnie i konsekwentnie polimer przekształca się z peletek w użyteczny stop. Geometria ślimaka, stan lufy, dobór materiału, ochrona przed zużyciem, parametry operacyjne i konserwacja mają wpływ na wynik końcowy.

Najważniejszą lekcją dla kupujących i inżynierów produkcji jest określenie komponentu zgodnie z rzeczywistym zastosowaniem, a nie wybieranie go jedynie na podstawie średnicy lub nazwy maszyny. Zrozumienie żywicy, warunków produkcji, środowiska zużycia i wymaganej wydajności może prowadzić do stworzenia bardziej odpowiedniego cylindra ślimakowego i bardziej przewidywalnego procesu formowania.
